SolidWorks建模高频常见问题，解决特征红叉、模型卡顿、圆角阵列失败报错
在日常机械设计工作中，使用SolidWorks常会遇到各类基础操作报错问题，建模特征红叉、软件操作卡顿、圆角生成失败、阵列报错等故障十分常见，如果不能快速定位故障点，会严重耽误绘图进度。中汇远景为您梳理建模模块高频问题，搭配简易可落地的解决办法，方便设计师日常查阅参考，快速排查故障，提升三维建模与设计效率。
1、SolidWorks特征报错、设计树出现红叉
故障原因：草图存在开口缝隙、特征参考实体丢失、特征创建顺序不合理，后续特征找不到引用对象，就会出现红色叉号报错。

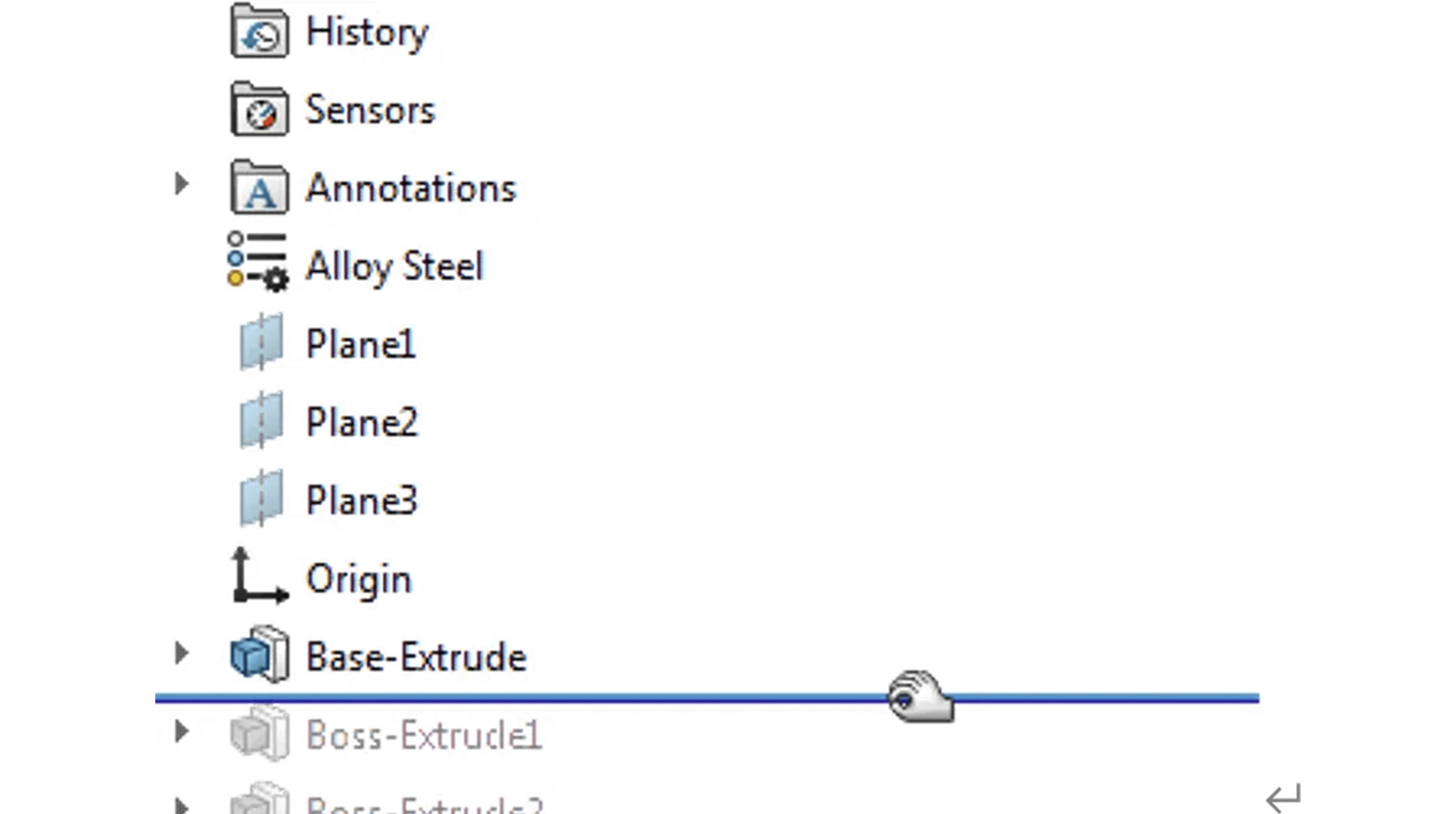

解决方法：拖动设计树上的回滚杆，定位发生报错的特征；编辑草图修复轮廓开口；重新选择有效的参考实体，完成之后重建特征。
2、SolidWorks模型操作卡顿，拖动旋转模型反应慢
故障原因：模型零部件结构复杂，RealView渲染效果开启，图形画质参数设置过高，显卡负载过大造成软件卡顿。

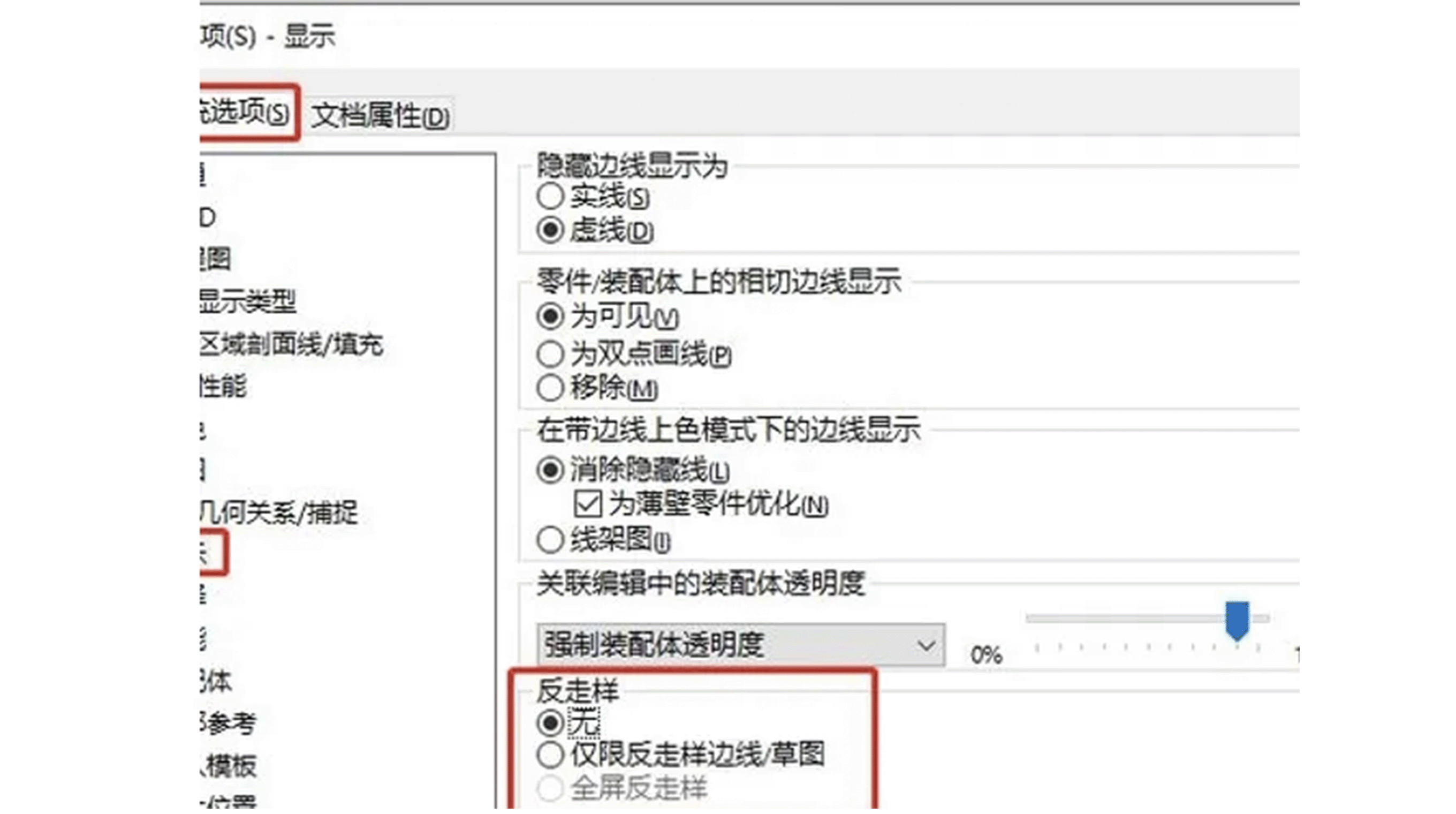

解决方法：关闭RealView图形效果；对部分特征进行压缩；大零件使用轻化模式打开零件；也可以在系统选项调整显示性能，关闭反走样效果，降低硬件负载。
3、SolidWorks圆角创建失败，无法生成圆角特征
故障原因：圆角半径设置过大，超出模型面边界；模型曲面扭曲，几何体发生冲突，圆角命令运算失败。
解决方法：圆角制作遵循先大圆角、后小圆角的建模原则；复杂模型采用分段倒角方式，拆分多次完成圆角，避免曲面冲突。
4、SolidWorks阵列特征失败，线性阵列无法生成
故障原因：阵列参考方向选择错误，阵列实例间距不合理，阵列生成后零部件产生干涉，导致阵列报错失败。

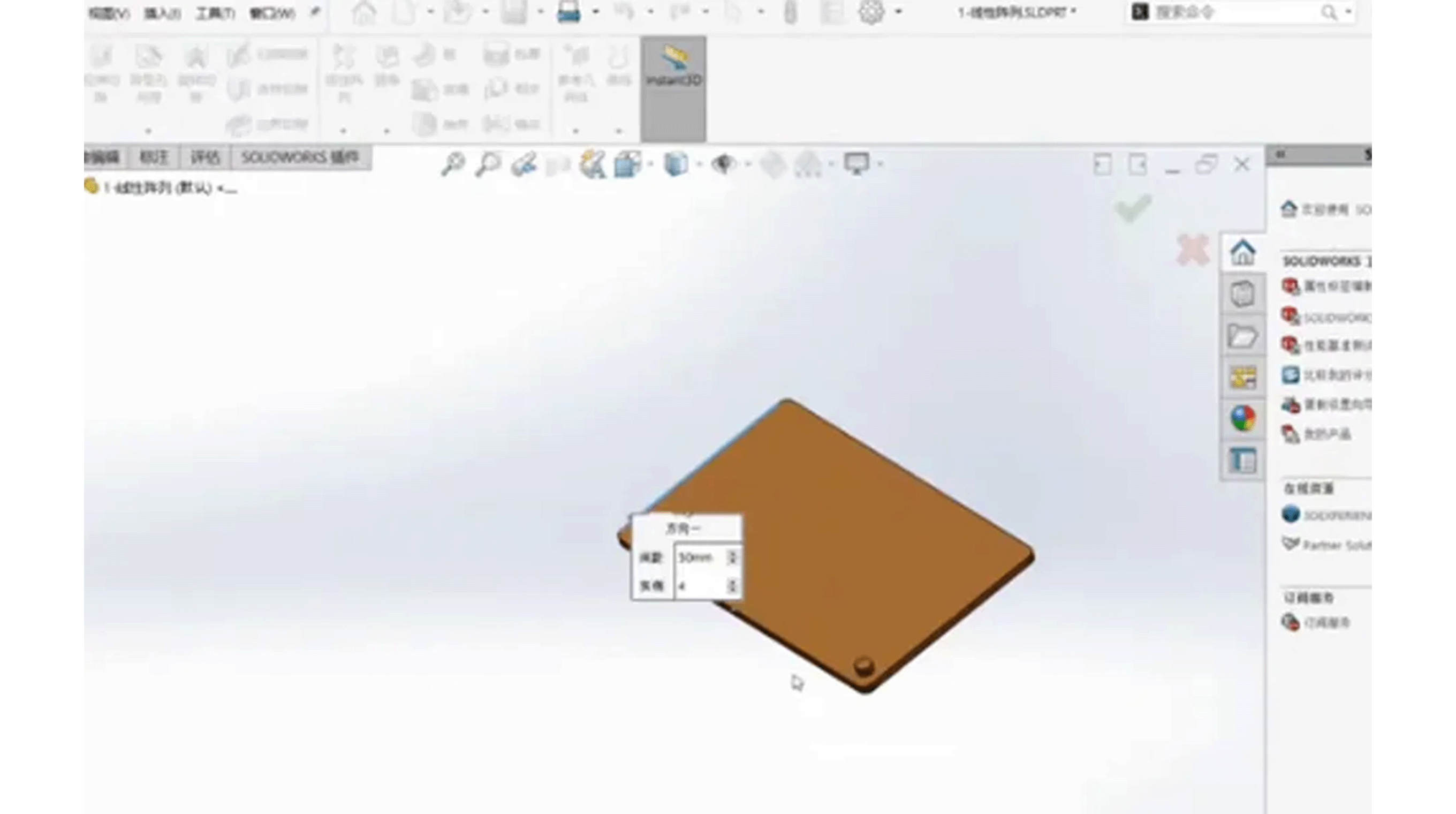

解决方法：重新选定阵列参考方向，调整阵列实例数量与间距，消除模型干涉问题，确认无冲突后重新生成阵列。
建模故障总结
SolidWorks建模绝大多数报错，来自草图质量、参考丢失以及建模顺序。遇到特征红叉优先使用回滚杆定位问题，不要直接删除特征；大模型卡顿可以优化图形显示设置；圆角和阵列报错重点检查几何体干涉。遇到复杂建模疑难问题，可以联系SolidWorks技术工程师获取技术支持。
FAQ问答区块
Q：设计树回滚杆有什么作用？
A：拖动回滚杆可以回到模型中间步骤，查看每一步特征生成状态，快速定位造成红叉报错的特征。
Q：关闭反走样会不会影响模型显示效果？
A：会降低画面抗锯齿效果，但可以显著提升旋转、拖动大模型时的流畅度，出工程图时再开启即可。
Q：圆角失败，直接调小半径就一定能解决吗？
A：不一定，如果模型曲面本身扭曲，即便调小半径依旧会报错，需要调整建模顺序，分段做圆角。
Q：阵列失败提示干涉，怎么快速找到干涉位置？
A：先减少阵列实例数量测试，或者临时隐藏其他特征，找到发生干涉的部位修改尺寸。
