SolidWorks建模报错、草图过定义、抽壳失败、装配配合冲突、工程图错乱是新手学习和日常绘图中最高频的实操问题。很多用户建模时频繁遇到特征生成失败、草图报错、尺寸错乱、零件配合无解等问题，反复修改浪费大量时间。本文汇总SolidWorks建模热门常见问题，手把手教你快速排查修复，彻底解决各类建模故障。
一、SolidWorks草图过定义报错、线条变红、尺寸冲突
故障关键词：SolidWorks草图过定义、草图变红、尺寸冲突、约束矛盾
草图绘制时线条变红，设计树提示草图过定义，无法进行拉伸、旋转等特征操作，是SolidWorks零基础新手最常见的建模常见问题。
故障原因：重复标注尺寸、多余添加平行/垂直/重合等几何约束，导致草图约束相互矛盾，系统无法识别建模逻辑。
详细解决方法：
1. 调用软件自带SketchXpert草图修复工具，自动检测冲突点，一键修复过定义问题；
2. 手动排查草图，删除冗余、重复的尺寸标注和多余约束关系；
3. 养成规范建模习惯，先固定基准、添加核心约束，再标注尺寸，避免重复定义。
二、SolidWorks抽壳失败、几何体错误、无法生成薄壁
故障关键词：SolidWorks抽壳失败、几何体错误、薄壁生成失败
壳体零件建模时，抽壳命令经常报错，提示几何体错误、抽壳生成失败，是机械零件建模的热门常见问题。
故障原因：模型存在极小圆角、尖角、破损曲面、重叠面，抽壳厚度大于模型局部最小尺寸，导致薄壁结构无法生成。
详细解决方法：
1. 适当减小抽壳厚度，匹配模型局部结构尺寸，避免厚度超标；
2. 全面检查模型，修复破损曲面，删除不合理的极小圆角和尖角结构；
3. 采用分段排查法，逐步删减模型特征，定位报错点位，修复后重新执行抽壳命令。

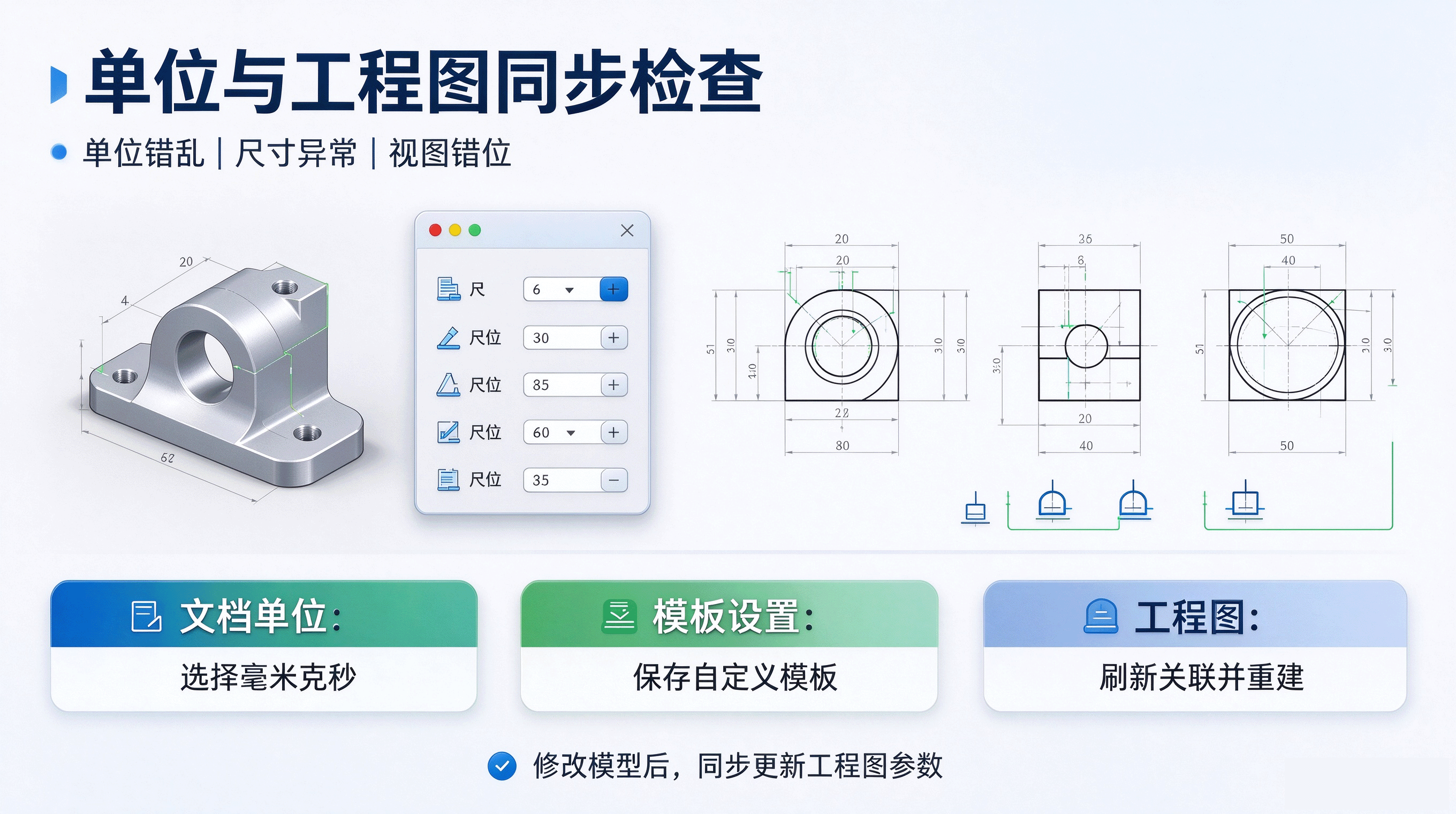

三、SolidWorks尺寸单位错乱、英寸变毫米、标注数值异常
故障关键词：SolidWorks单位错乱、尺寸数值不对、英寸转毫米
建模标注时出现单位混乱，默认英寸、米而非国标毫米，尺寸数值严重偏差，导致零件模型、工程图不符合生产标准。
故障原因：新建文档未设置国标模板、误修改文档单位参数、套用非标模板文件。
详细解决方法：
1. 现有文件修复：点击【选项】-【文档属性】-【单位】，设置毫米、克、秒国标单位并保存；
2. 新建文件统一使用国标模板，从源头避免单位错乱；
3. 保存自定义国标单位模板，后续建模直接套用，提升绘图效率。

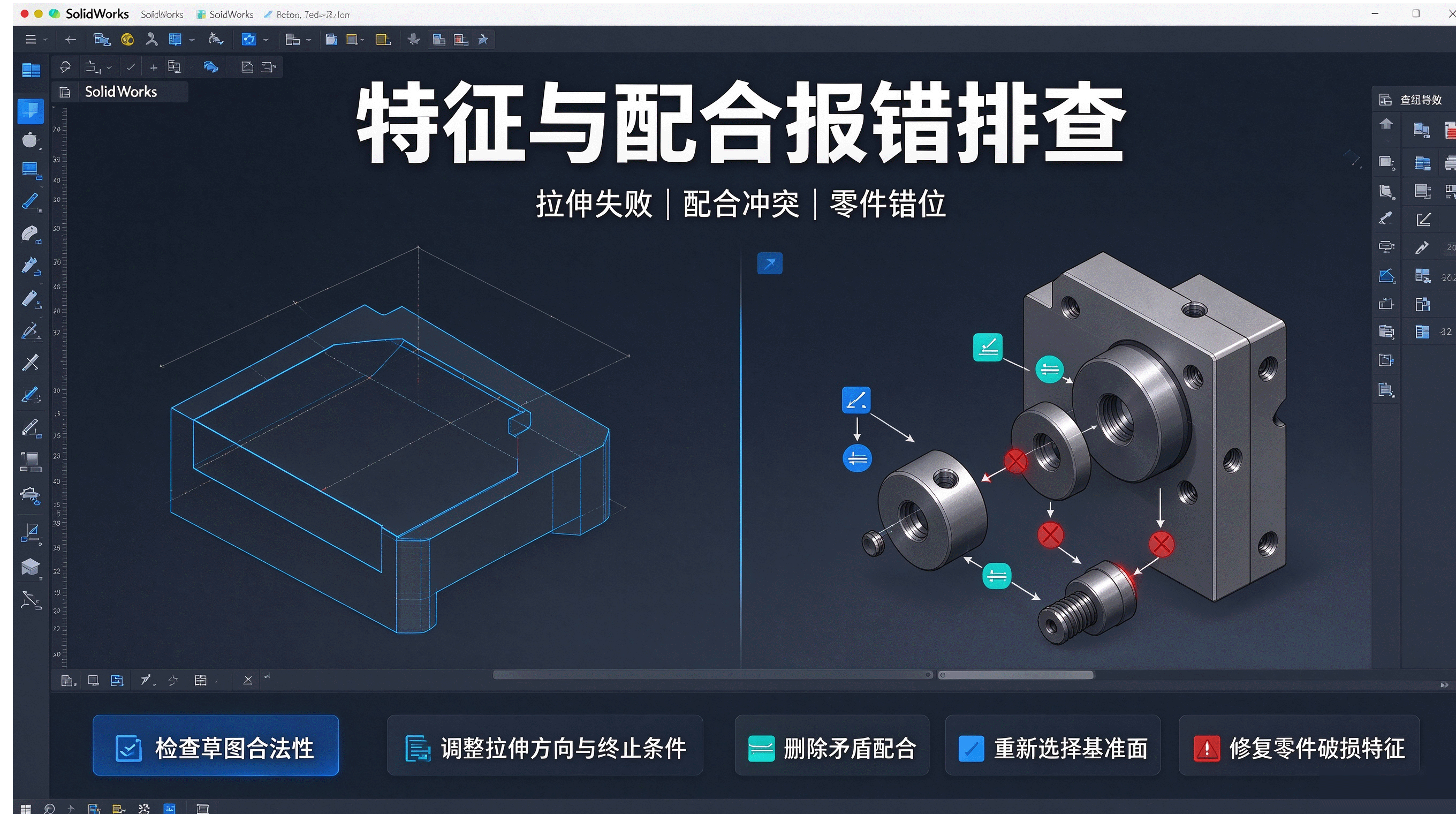

四、SolidWorks拉伸/拉伸切除失败、草图闭合仍报错
故障关键词：SolidWorks拉伸失败、切除特征失败、草图闭合无法生成特征
明明草图显示完全闭合，执行拉伸、拉伸切除命令时依旧提示特征生成失败，是高频建模实操常见问题。
故障原因：草图存在肉眼看不见的微小缝隙、重叠线条，拉伸方向/终止条件设置不合理，轮廓超出模型生成范围。
详细解决方法：
1. 使用【检查草图合法性】工具，自动检测缝隙、重叠问题并修复；
2. 放大草图细节，手动清理重叠线条、补全微小缝隙，保证轮廓绝对闭合；
3. 调整拉伸终止条件和拉伸方向，避免轮廓跨越模型边界，重新生成特征。
五、SolidWorks装配体配合报错、配合冲突、零件晃动
故障关键词：SolidWorks装配配合冲突、配合报错、零件晃动无解
装配零件时配合变红报错，提示配合无解、约束冲突，零件无法固定、自由晃动，无法完成装配建模。
故障原因：添加矛盾冗余的配合关系、配合基准选错、单体零件模型存在破损特征。
详细解决方法：
1. 删除冲突、多余的配合约束，保留核心定位配合，避免过度约束；
2. 重新选择精准的基准面、边线、圆心作为配合参照，修正配合点位；
3. 检查单个零件模型，修复破损特征后重新装配配合。
六、SolidWorks工程图视图错乱、尺寸缺失、更新失效
故障关键词：SolidWorks工程图尺寸消失、视图错位、模型更新不同步
修改三维模型后，工程图尺寸缺失、视图错位、标注错乱，需要重新出图标注，严重影响出图效率。
故障原因：模型核心基准/关键特征被删除、模型与工程图关联断裂、未及时刷新重建。
详细解决方法：
1. 修改模型时尽量编辑尺寸，避免随意删除核心基准与关键特征；
2. 模型修改完成后，手动刷新、重建工程图，同步参数数据；
3. 若关联失效，重新插入模型视图并绑定关联，保存时同步保存模型与工程图文件。
总结
绝大多数SolidWorks常见问题，本质都是环境配置不当、建模操作不规范、参数设置错误导致。日常使用中，规范安装环境、养成标准建模流程，善用软件自带修复工具，就能规避90%以上的报错问题，大幅提升机械建模、装配、工程图出图的工作效率。
